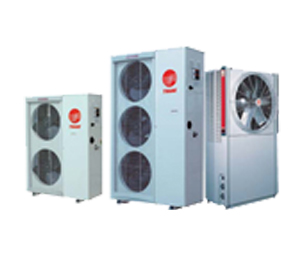

【產品特性】
◆ 造型美觀
特聘英國設計師設計，造型新穎，和周圍環境自然融合，凸顯您的卓越品味。
◆ 安靜舒適
高效低噪音渦旋壓縮機及低速運轉之散熱風扇，使整個機組運轉時噪聲更低。
◆ 可選電源
迷你型推出220V/380V兩種電源選擇，并配備電加熱器，壓力式水箱等多種選配件。
◆ 節省空間
特殊薄型之設計， 迷你型厚度僅為390mm，標準型厚度為500mm，可直接安裝于陽臺、屋頂或地面而不需機房，大大節省安裝空間。
◆ 免裝水塔
采用空氣循環方式散熱，無需安裝水塔和相應的管路，降低系統造價和運行費用。
◆ 安裝方便
內部配線、冷媒充填，在工廠內即已完成；出廠前更實施嚴格的測試。在工地現場，只要接上電源及冷凍水管，即可使用。
可選項
◇ 水管路輔助電加熱器
◇ 壓力式水箱系統
◇ R407C環保冷媒
控制
◇ LCD背光顯示
◇ 回水溫度控制
◇ 集中控制器(32臺聯網)
Koolman性能參數表
|
型號 |
CGAR/K |
0306A |
0305A |
0505A |
0605A |
0655A |
0606B |
0755D |
|
制冷能力 |
kW |
9.8 |
9.8 |
13.1 |
16.2 |
17.5 |
17.8 |
19.5 |
|
制熱能力 |
kW |
11.8 |
11.8 |
14.5 |
18.3 |
21 |
19.8 |
21.6 |
|
電源 |
V/Ph/Hz |
220/1/50 |
380/3/50 |
380/3/50 |
380/3/50 |
380/3/50 |
220/1/50 |
380/3/50 |
|
壓縮機形式 |
|
全封閉漩渦式 |
||||||
|
壓縮機數量 |
|
1 |
1 |
1 |
1 |
1 |
2 |
1 |
|
壓縮機輸入功率（制冷/制熱） |
kW |
2.95/3.35 |
2.95/3.35 |
4.18/4.25 |
5.65/5.5 |
6.1/6.4 |
5.5/5.7 |
6.2 |
|
軸流風扇數量 |
|
2 |
2 |
2 |
2 |
2 |
1 |
1 |
|
軸流風扇輸入功率 |
kW |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.6 |
0.6 |
|
冷凍水泵形式 |
|
直結式多段離心泵 |
||||||
|
冷凍水泵輸入功率 |
kW |
0.49 |
0.46 |
0.46 |
0.46 |
0.46 |
0.49 |
0.72 |
|
冷凍水泵機外揚程 |
mH2O |
21 |
21 |
19 |
16 |
16 |
13 |
20 |
|
蒸發器形式 |
|
不銹鋼平板式 |
||||||
|
蒸發器水流量（制冷/制熱） |
LMP |
27.7/33 |
27.7/33 |
37.5/41.6 |
46/52 |
50/60.2 |
51/56.8 |
56/61.6 |
|
保護裝置 |
|
過熱保護，高低壓保護，防凍保護 |
||||||
|
高 |
mm |
1285 |
1285 |
1285 |
1285 |
1285 |
1900 |
1900 |
|
深 |
mm |
950 |
950 |
950 |
950 |
950 |
1290 |
1290 |
|
寬 |
mm |
390 |
390 |
390 |
390 |
390 |
500 |
500 |
|
進出水管 |
inch |
1 |
1 |
1 |
1 |
1 |
1-1/4 |
1-1/4 |
|
運行重量 |
kg |
150 |
146 |
170 |
170 |
188 |
295 |
290 |
|
|
||||||||
|
型號 |
CGAR/K |
0755F |
1005F |
1205F |
1505D |
1505F |
1755D |
2005D |
|
制冷能力 |
kW |
20 |
26.2 |
31 |
39 |
39 |
45 |
50 |
|
制熱能力 |
kW |
22 |
31.2 |
36.5 |
42.5 |
40 |
50 |
58 |
|
電源 |
V/Ph/Hz |
380/3/50 |
||||||
|
壓縮機形式 |
|
全封閉漩渦式 |
||||||
|
壓縮機數量 |
|
2 |
2 |
2 |
2 |
1 |
2 |
2 |
|
壓縮機輸入功率（制冷/制熱） |
kW |
6 |
8.3/8.35 |
10.6/10.4 |
12.4 |
12.8 |
12.6/12.3 |
14/13.9 |
|
軸流風扇數量 |
|
1 |
1 |
1 |
2 |
2 |
2 |
2 |
|
軸流風扇輸入功率 |
kW |
0.6 |
0.6 |
0.6 |
1.2 |
1.2 |
1.6 |
3 |
|
冷凍水泵形式 |
|
直結式多段離心泵 |
||||||
|
冷凍水泵輸入功率 |
kW |
0.72 |
0.72 |
0.72 |
1.16 |
1 |
1.29 |
1.55 |
|
冷凍水泵機外揚程 |
mH2O |
20 |
16 |
15 |
18 |
18 |
22 |
25 |
|
蒸發器形式 |
|
不銹鋼平板式 |
||||||
|
蒸發器水流量（制冷/制熱） |
LMP |
57.3 |
75.1/89.4 |
88.8/104.6 |
111.8/121.5 |
105/107 |
129/143.3 |
143.3/166.3 |
|
保護裝置 |
|
過熱保護，高低壓保護，防凍保護 |
||||||
|
高 |
mm |
1900 |
||||||
|
深 |
mm |
1290 |
1290 |
1290 |
1900 |
1900 |
1900 |
1900 |
|
寬 |
mm |
500 |
||||||
|
進出水管 |
inch |
1-1/4 |
||||||
|
運行重量 |
kg |
295 |
404 |
413 |
490 |
470 |
505 |
515 |
注：1.制冷工況：室外環境溫度35℃(DB)，進出水溫度12℃/7℃。
2.制熱工況：室外環境溫度7℃/6℃(DB/WB)，進出水溫度40℃/45℃。
