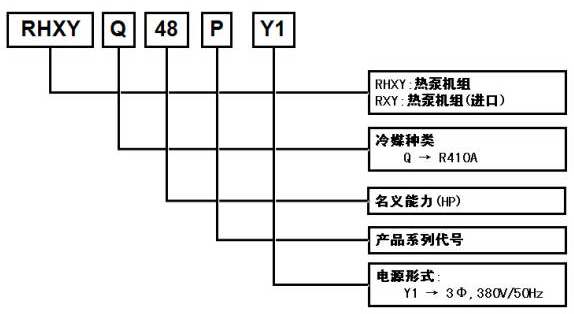

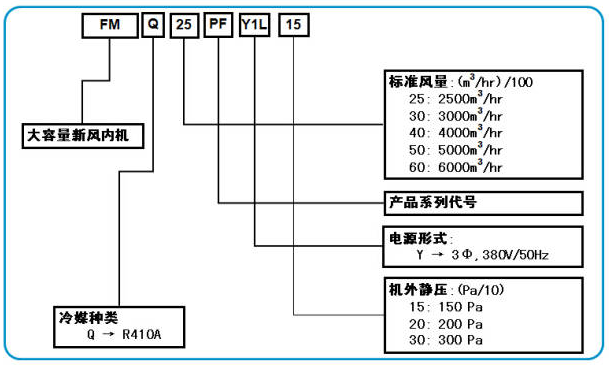

室外機命名法

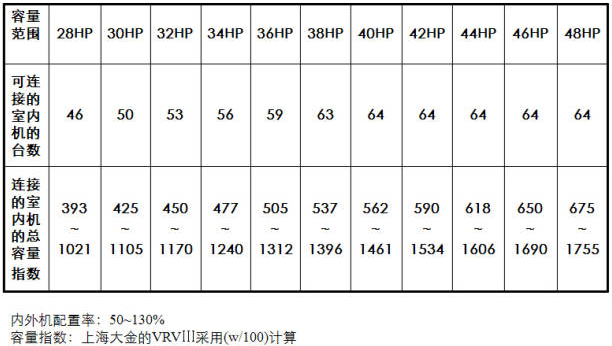

室外機組

安裝&調試

確認施工圖

l  施工圖反映了空調安裝工程的整體情況，是工程施工，工料投入，竣工驗收和交付使用的重要依據。

l  VRV系統施工之前，應熟悉空調工程施工圖樣（主要是平面布置圖，空調系統圖和控制系統圖）

確認內容

l  室內外機組的型號，安裝位置和組合方式

l  各種管道線路的走向和規格

l  主要控制選配件的型號和布置

施工現場準備

l  各種設備，部材料進場時間和堆放場所

l  現場臨時用電事宜

l  與其他施工的銜接

機組現場堆放

l  .必須按箭頭方向正向堆放，否則會引起排水泵的卡位而導致排水不良。

l  .注意堆放的層數不要超過規定，以免壓壞機器。

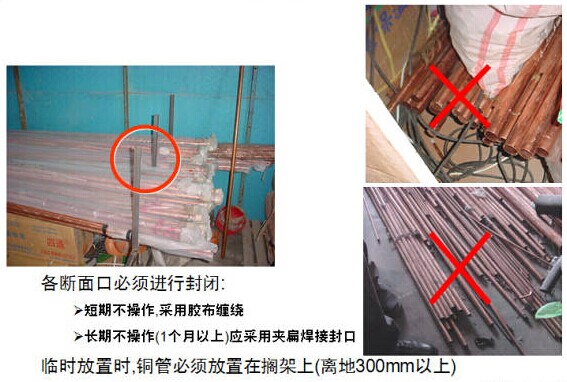

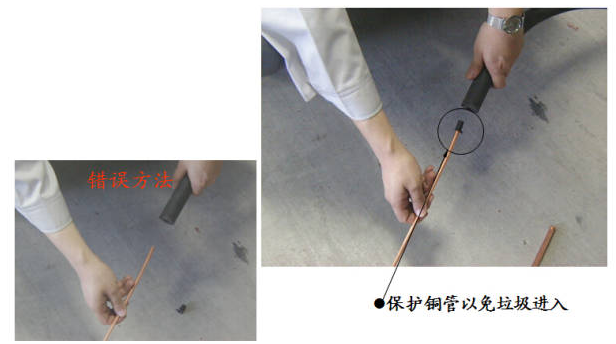

配管的保管

室內機組的安裝

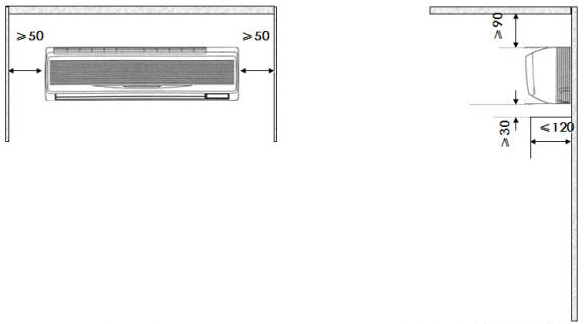

l  .確保理想的氣流分布  -氣流通道無障礙    -氣流分布均勻

l  .安裝固定處強度足以承受室內機組的重量

l  .確保必要的維修保養空間

l  .室內，室外機組之間管道長度在允許范圍內

l  .確認各個安裝位置的設備型號

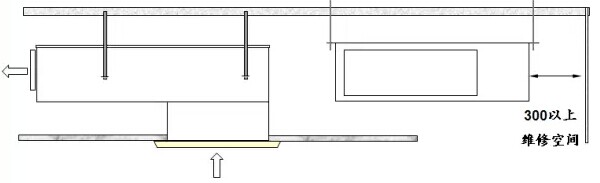

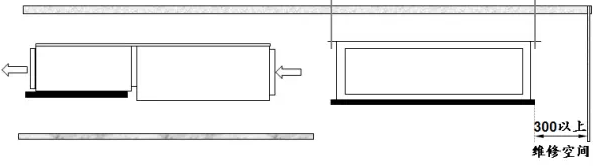

FXDP的安裝空間

FXSP的安裝空間

FXAP的安裝空間

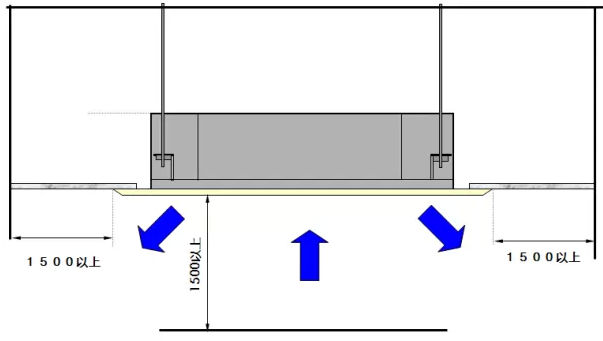

FXFP的安裝空間

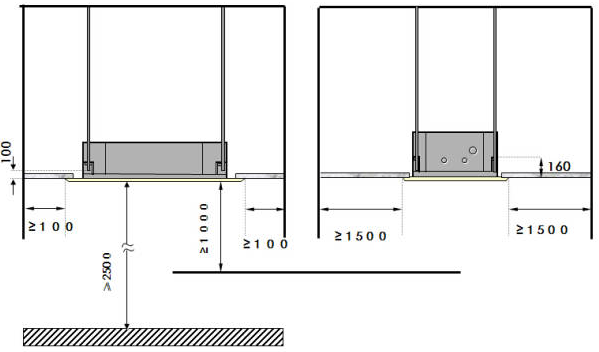

FXC(Q)的安裝空間

室外機的安裝

l  .機組可安裝在一個可承受機組重量和震動的平臺上

l  .檢查機組的強度和水平度，以使空調機工作時無振動和噪音

l  .用地腳螺栓把機組牢靠固定在機座上，地腳螺栓的凸出部分應為20mm

l  .應特別注意室外機周圍的排水，在基礎周圍配置排水溝

l  .如果室外機安裝在房頂上，必須特別注意防水施工，以保證房頂?shù)膹姸?

l  .室外機通風條件良好

l  .有足夠的空間以便實施維修保養

l  .無可然氣體泄漏的危險

l  .運轉噪音和熱風不打擾鄰居

l  .室內、室外機組之間的管道和電線在允許的長度之內

室外機安裝空間

l  .室外機要擺放在空曠的場地，每臺機組都要留出足夠的備用空間（具體尺寸見技術資料）

l  .各類電線均通過線管及線槽進行敷設

l  冷媒配管均要求保溫嚴實，放置在離地支架上，敷設注意橫平豎直。

室外機安裝空間（單機安裝）

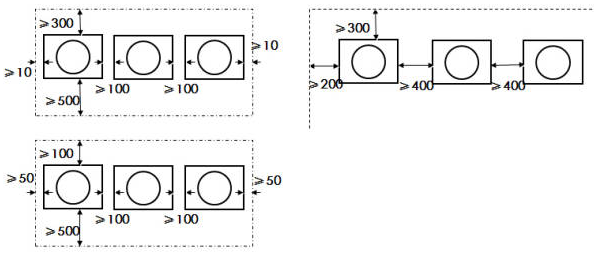

室外機安裝空間（多臺外機）

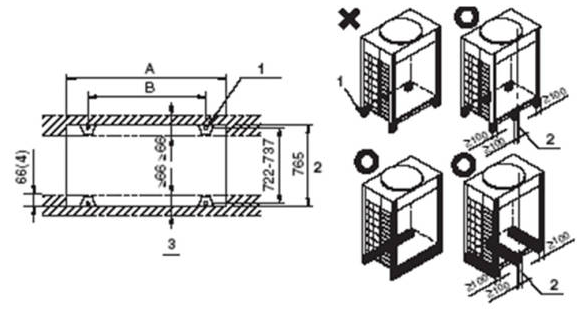

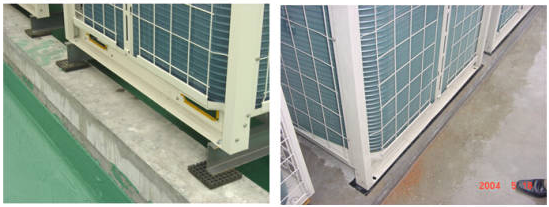

室外機基礎臺

l  槽鋼方向應該沿著室外機座橫梁，而不是圖中方向

l  槽鋼與室外機接觸的地方?jīng)]有設置橡膠減震墊

l  室外機不應直接放在地面上

l  在四個地腳處要用螺栓將機組與基礎固定住

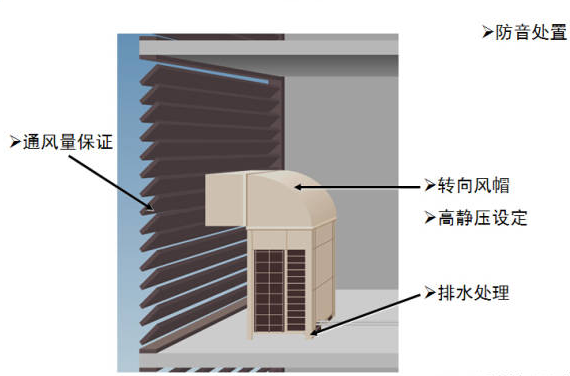

分層安裝室外機組

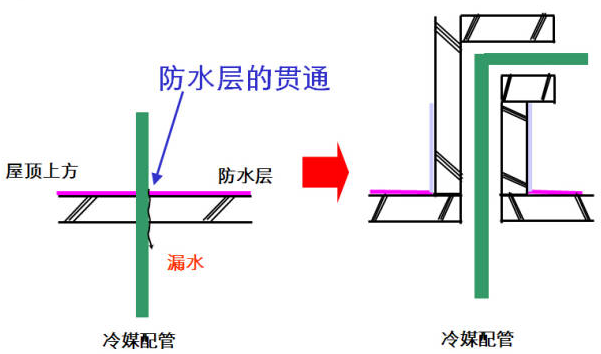

屋頂?shù)姆浪幚?span>

冷媒配管基本要求

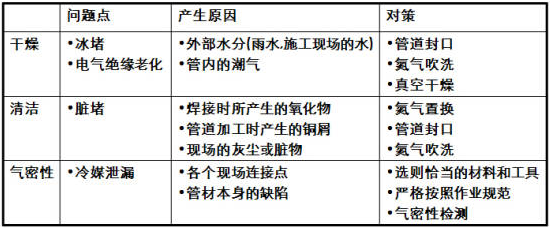

冷媒配管施工三原則：清潔、干燥、氣密

冷媒配管工程

l  冷媒配管施工三原則-清潔、干燥、氣密

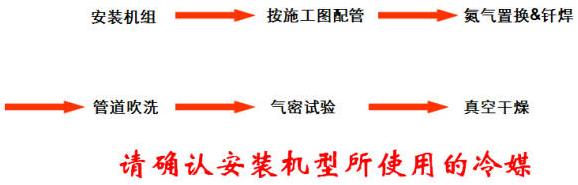

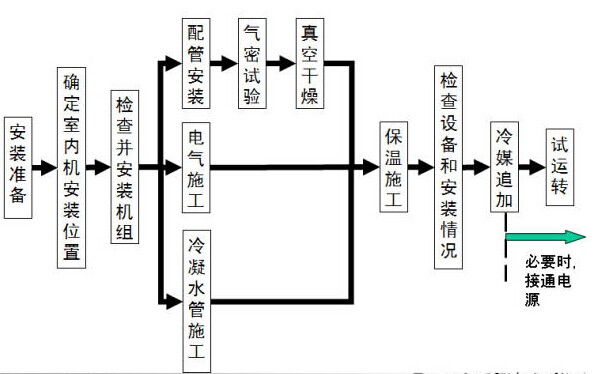

l  施工流程

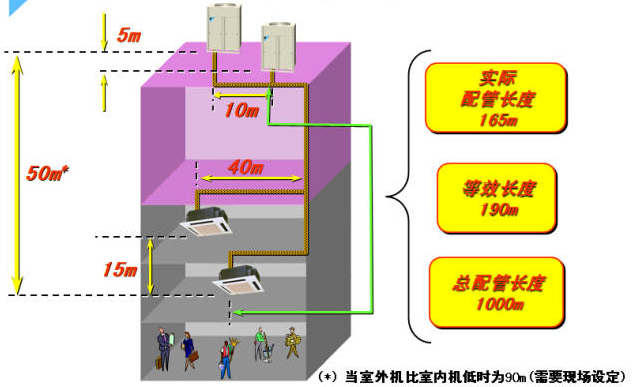

冷媒配管概要

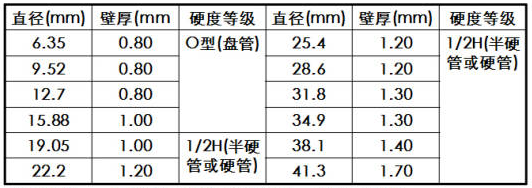

R410A冷媒配管要求

1、  材料：磷酸脫氧無縫銅管

2、  設計壓力：4.0Mpa以上（運行壓力比R22高約1.6倍）

* ?19.05mm的銅管如采用盤管形式，壁厚應增加至1.20mm

3、潔凈度要求：雜質含量<30毫克/10m

4、必須經過脫油脂處理（要求銅管供應商提供清洗證明）

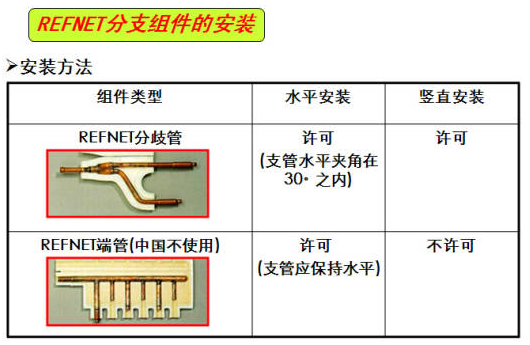

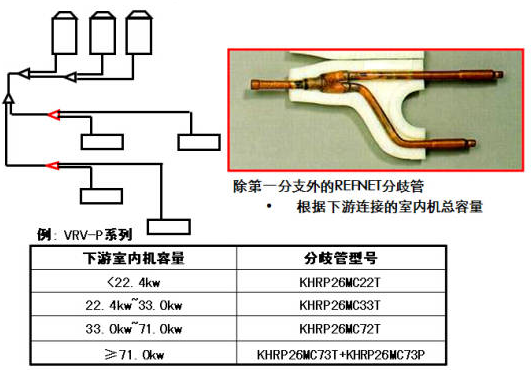

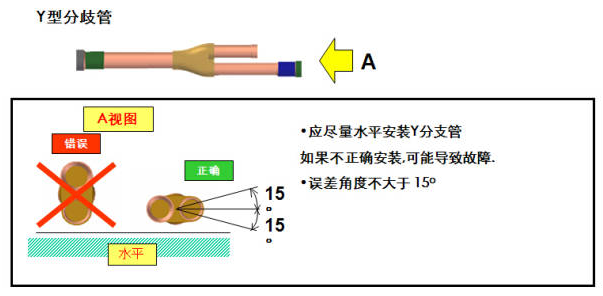

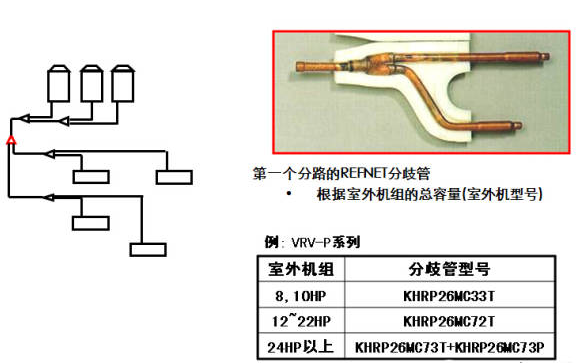

選擇冷媒分路組件

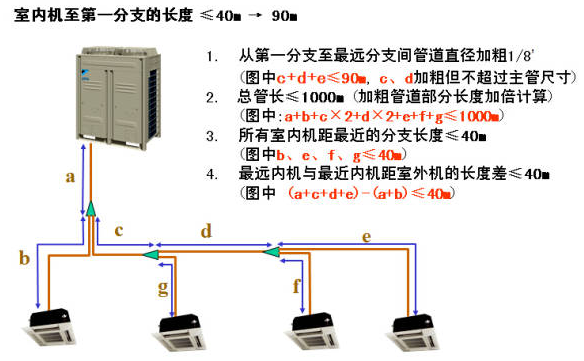

確定配管尺寸

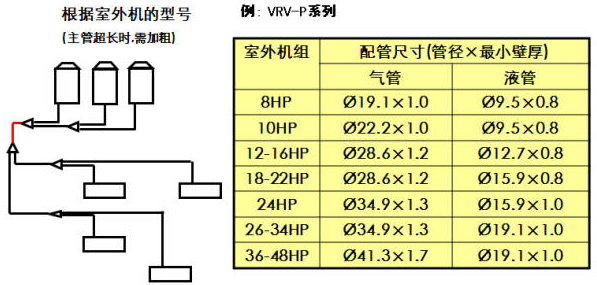

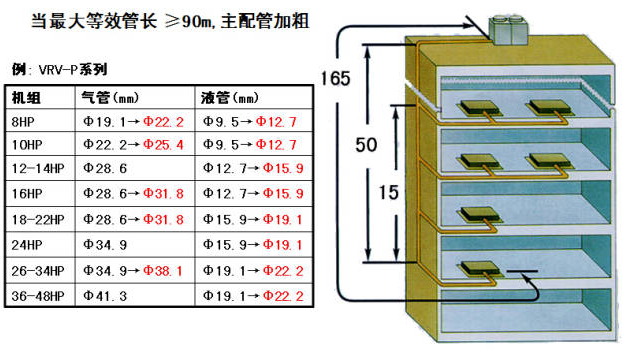

1、  主配管

冷媒配管

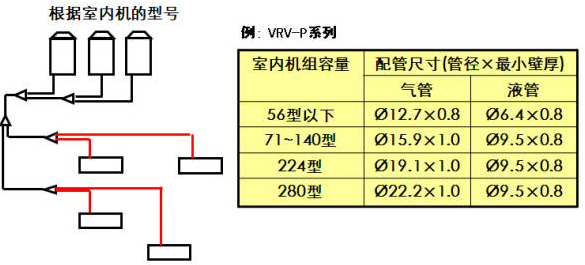

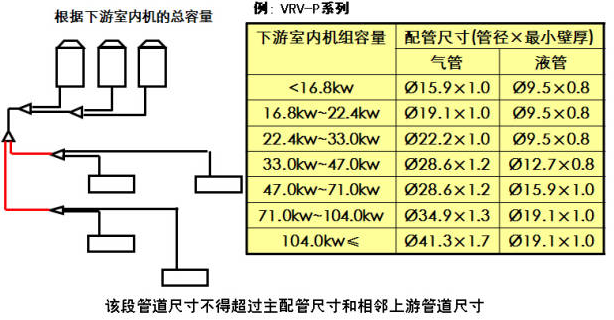

2、  REFNET分歧管之間的配管

3、  末端分歧管至室內機的配管

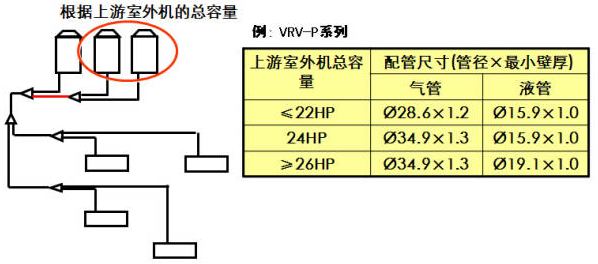

4、  室外單機至室外分路組件的配管

5、  室外分路組件之間的配管

冷媒配管

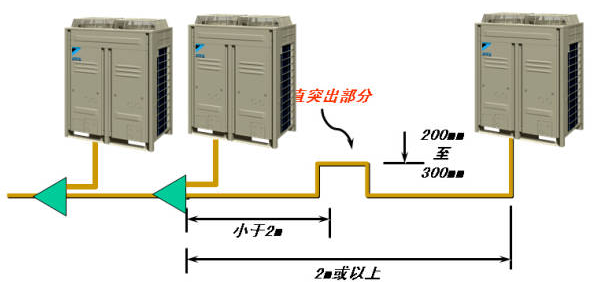

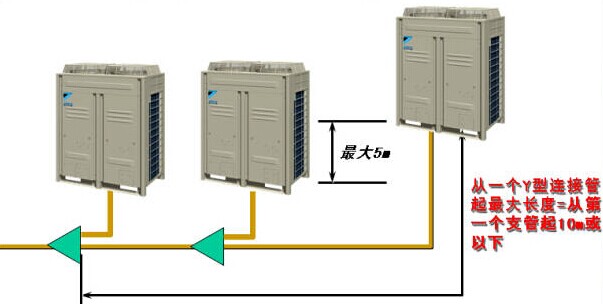

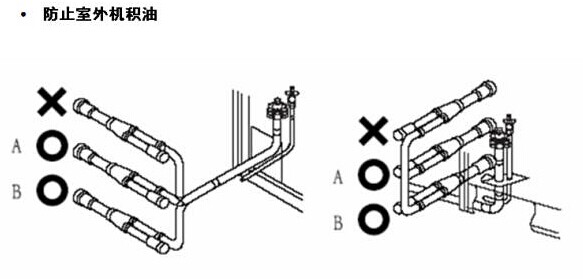

室外機組間配管要點

因為冷凍油可能會阻塞在停止的機器側，請在室外機間水平安裝配管或使配管形成一定的斜度連接至室外機。

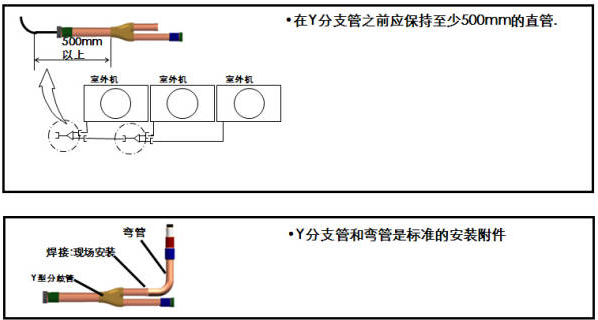

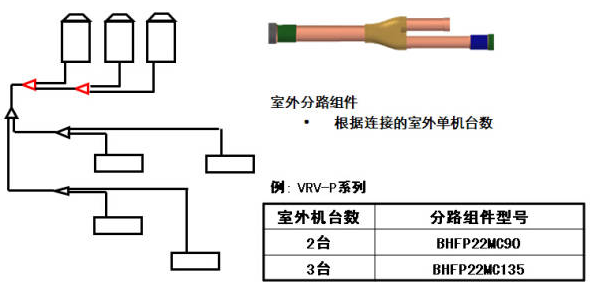

室外機分支組件

室外機配管施工

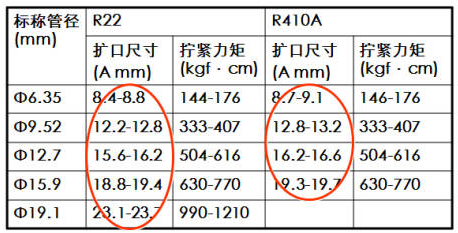

冷媒配管施工

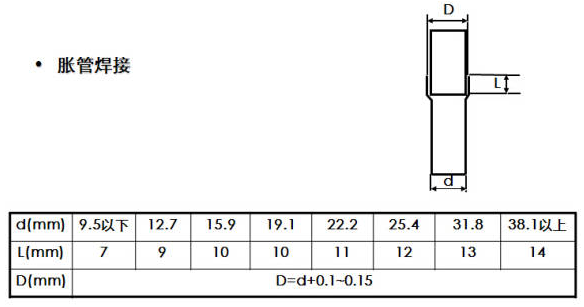

釬焊連接

焊接過大或過小，會使焊接后的強度下降

冷媒配管施工

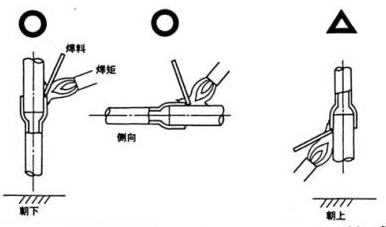

焊接作業

1、  先預熱，使銅管變成暗紅色

2、  利用母材融化焊料，不要用火焰直接融化

3、  對銅管周邊均與加熱

保溫工程

l  保溫材料必須有足夠的厚度和耐熱能力（熱泵型機組必須120℃以上）

l  連接部的保溫絕熱應在管道氣密性試驗正常后進行

l  必須采用大金專用的保溫材料

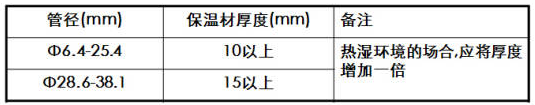

銅管的保溫

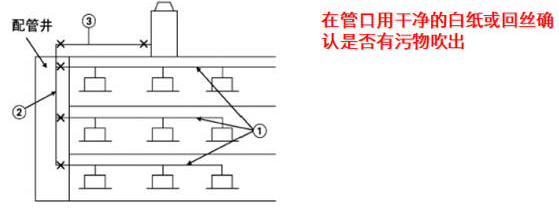

氮氣吹凈

l  冷媒管道安裝完畢后（不連接室內外機）實施（管道長時，可采用分段吹洗方式）

l  吹洗壓力在0.5-0.6Mpa，對氣管和液管分別重復多次

氣密性試驗

氣密性檢查

l  可能泄露的位置

-安裝冷媒配管時，與室內外機組連接口

-管路中各焊接部位

-冷媒管材放置和運輸中的產生損傷

l  檢查步驟（氮氣試壓）

1、  加壓3kg/ c㎡,保持3分鐘

2、  加壓15kg/ c㎡，保持3分鐘

3、  加壓4.0Mpa，保持24小時（注意環境溫度的影響）

為防止設備損壞，保壓時間不應過長

冷凝水管施工

l  排水管安裝要點

-排水管要盡量短，下垂坡度至少1/100，以防形成氣袋

-為使排水管不產生下垂，應保持0.8米至1.0米設置支撐

-排水管的直徑應大于或等于室內機組排水連接管的直徑

-熱溫環境下，應對排水管進行保溫

-出水口應防止存在異味

l  集中排水

-匯流管應保證同時運轉時的排量，并且其管徑應大于分支管

-所有分支管應從上部接入?yún)R流管

調試時必須作專門的排水試驗

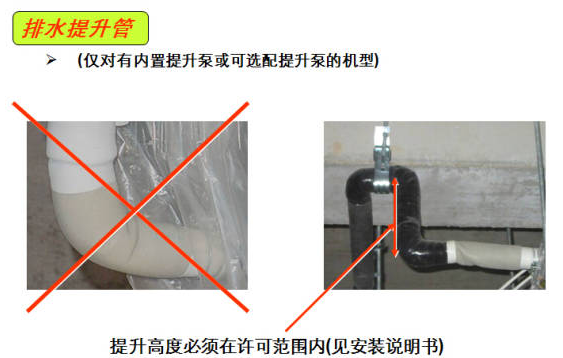

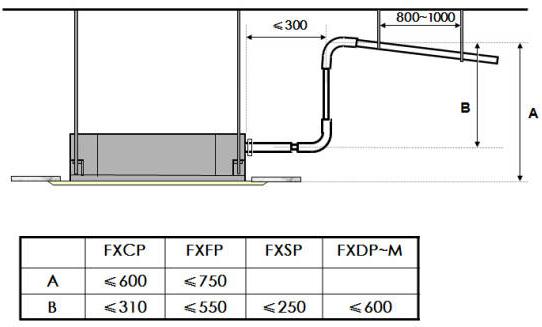

提升排水方式

集中排水方式

冷凝水管施工

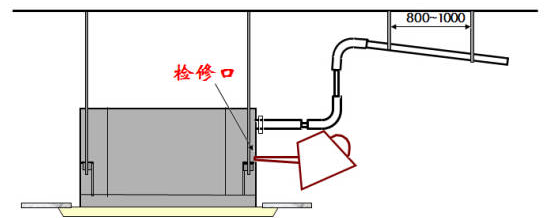

排水試驗

l  當配線施工結束后，可通過“試運轉”進行

l  當配線未完成時，可先連接室內機電源線和線控制器，再利用試運轉模式進行（必須設定為送風模式）

配線施工

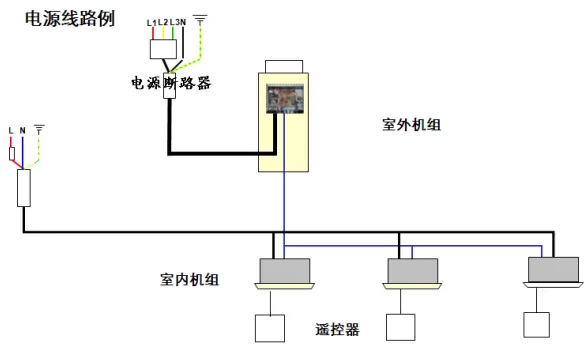

電源線路

一、基本要求

1.       電源電壓允許波動范圍為額定電壓的±10%

2.       必須設置專用電源線路

3.       電源容量必須足夠

4.       接地系統必須可靠

二、施工要點

       1、選用的電源線的安全載流量應大于工作電流

       2、電源線連接中不得采用鉸接方式

       3、接入電源接線端子時，應采用壓線端子，防止接觸不良

       4、操作過程中不能損傷絕緣層

        5、電源線、控制線不得和冷媒管捆扎在一起，必須采用電線保護管

配線施工

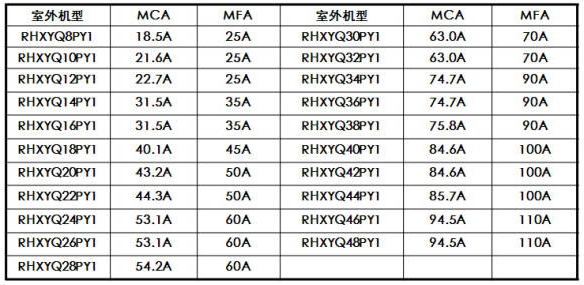

電源特性

電源要求：3 ? ，50HZ，380V

配線施工

控制線路

-基本要求

1、電線規格采用雙芯護套線（0.75-1.25m㎡）

2、控制線路的總長度不超過2000米（其中主線長小于1000米）

-施工要點

1、控制線路上可連接不超過16個分支（但不允許許多重分支）

2、盡量不要采用星型接線方式

3、凡是線路連接分支處，應采用分線盒或分線端子

4、與電源線應至少保持500mm以上

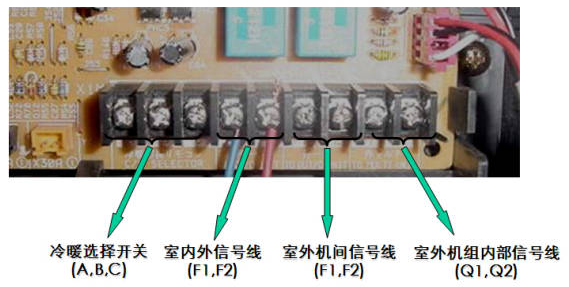

控制配線

-室外機組

布線方案的三個注意點

1、  布局清晰，一目了然

2、  施工簡便

3、  節省費用

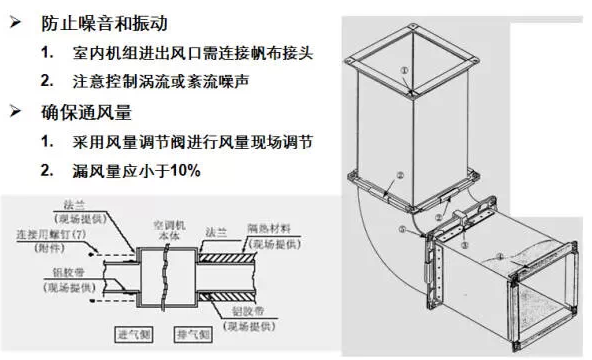

風管施工

風管施工注意事項

l  安裝中不要向風管施加額外的負載

l  為防止結露，應對吹出口及與其相連的風管進行保溫處理

l  風管接口部分應保證嚴密無脫開或脫鉚現象

l  風口和風管連接緊密，牢固，邊框與建筑裝飾面貼實

l  水平風管吊架要求：

1、  直徑或長邊<400mm,間距<4m

2、  直徑或長邊>400mm,間距<3m

3、  垂直風管支架間距<4m,固定件數量>2個

l  對浴室等潮濕場合的風管，內部可能產生冷凝水需要進行排水處理

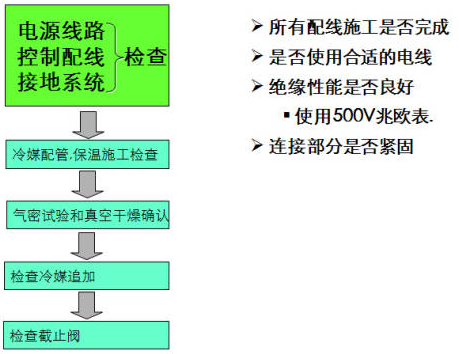

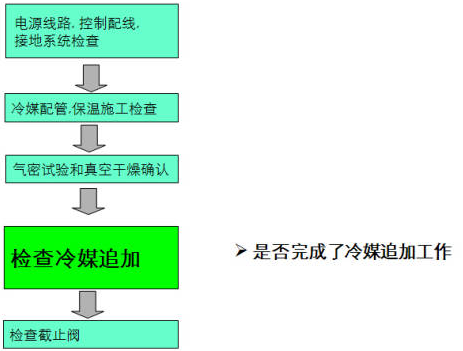

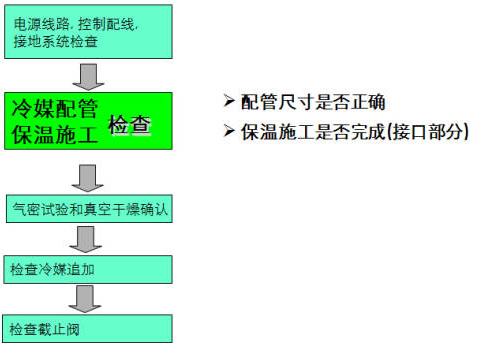

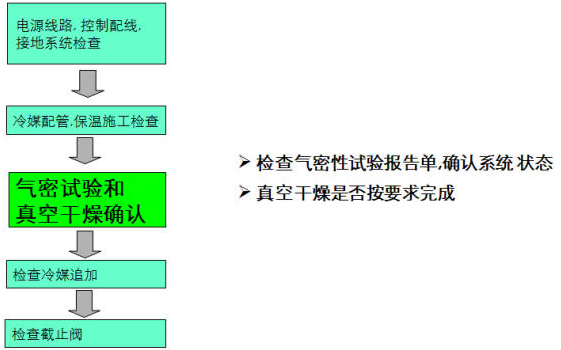

安裝檢查

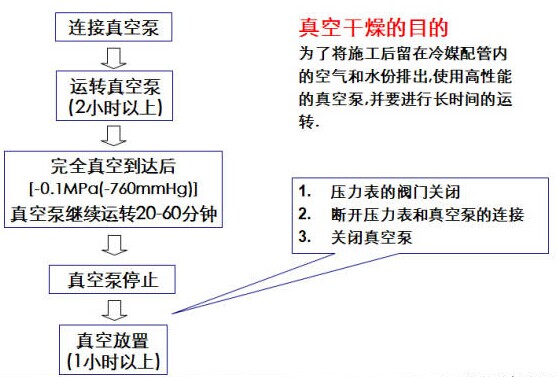

真空干燥

安裝檢查

追加冷媒

l  確認配管施工、配線施工、氣密試驗、真空干燥已完成

l  在加注冷媒時，為防止液擊必須防止過量追加

l  追加操作前，必須確認鋼瓶內是否有虹吸裝置，保證以液體狀態進行追加R410A冷媒

冷媒定量追加模式

l  按照液管長度和口徑計算加注量

l  真空結束后，從液管截止閥維修口加注

追加過程中，應將實際追加量并填入貼在室外機上的“維修注意事項”名牌內。

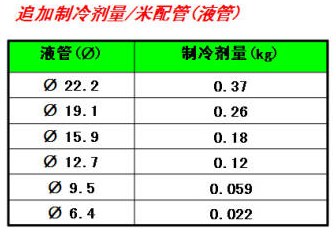

冷媒追加量

修正量=0

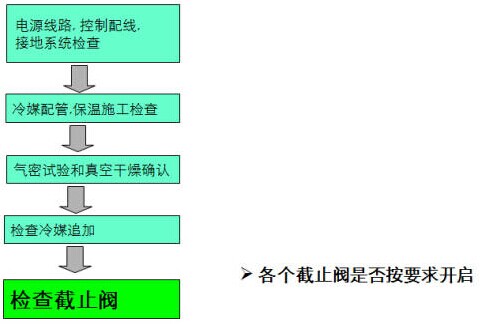

安裝檢查

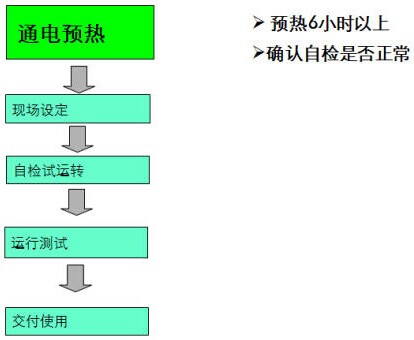

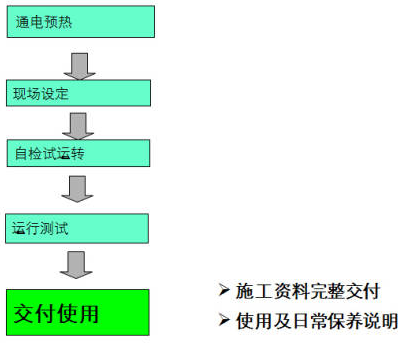

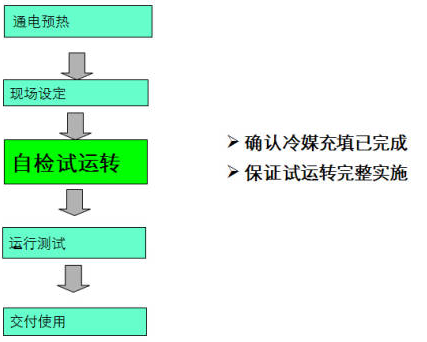

調試

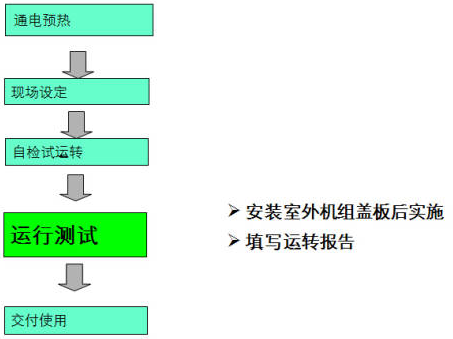

運轉測試

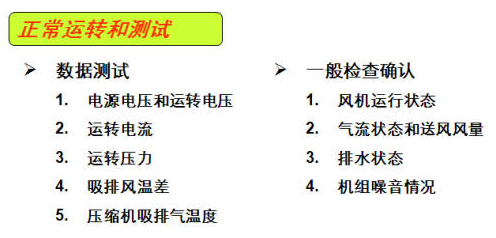

l  檢查運轉正常結束后，采用正常模式進行運轉，并檢查下列內容

1、  確定室內外機組能正常運行

2、  依次運行室內機，確認相應室外機組能進行運轉

3、  確認室內機是否吹出冷風（或熱風）

4、  調節遙控器的風量和風向按鈕，檢查室內機組是否動作

l  當室外機金風溫度高于24℃時，不能進行制暖運轉

l  如果發出液壓縮的聲響，立即停止運轉，并檢查曲軸箱加熱器是否對機組充分預熱

調試運行
